| Рисунок 1. Внешний вид передатчика и приёмника | |
- для создания сверхширокополосных каналов вещания ТВ и/или IP масштаба города, включая вариант IPTV. Система «СИТИ-1" работает в диапазоне частот 40,5 - 43,5 ГГц, выделенном в РФ для цифрового ТВ- вещания и широкополосного доступа. Оборудование имеет сертификат соответствия № ОС-2-РД-0169 от 7.02.2008.
- для организации однонаправленных каналов связи с пропускной способностью до 45 Мбит/сек (класс излучения 39М0G7D, символьная скорость 27,5 Мсив/сек, защитное соотношение от 1 / 2 до 7 / 8) в диапазоне частот 40,5 - 43,5 ГГц. Система «СИТИ-1" это идеальный выбор для создания высокоскоростных систем телевизионного вещания и передачи данных.
Система «СИТИ-1" полностью совместима с высокоскоростными приложениями спутникового вещания и успешно работает в стандарте DVB-S, модуляция BPSK, QPSK.
Общие сведения:
- до 700 ТВ-программ вещательного качества
- до 3285 Мб/с в сектор соты
- протокол DVB-S
- интерфейс L-band
Топология сети системы «СИТИ-1"
Передатчики базовой станции (БС) устанавливаются на телебашне или любом возвышающемся здании. Максимальная дальность действия передатчика - от 7 до 10 км, в зависимости от статистики осадков в регионе.
Система «Сити-1» строится по сотовой топологии. Используются секторные антенны с диаграммой направленности до 30, 60 или 90 градусов. В соответствии с выбранной шириной диаграммы направленности антенны сота состоит из 4, 6 или 12 секторов.
Приемники системы «Сити-1» комплектуются узконаправленными двухзеркальными антеннами Кассегрейна диаметром 300 , 450 или 600 мм. Они направлены на передатчик БС своего сектора.
Важно, что благодаря квазиоптическому распространению волн в диапазоне 40.5-43.5 ГГц, во всех сотах можно использовать одни и те же частоты. Приемные модули направляются на БС своего сектора.
 |
| Рисунок 2. Вариант соты с 6 секторами |
При необходимости охвата большей территории устанавливаются несколько сот.
Частотный ресурс
Диапазон 40.5-43.5 ГГц в России разбит на 73 полосы шириной 39 МГц вертикальной поляризации и 73 полосы горизонтальной поляризации. Каждая полоса позволяет передавать объем информации, эквивалентный спутниковому транспондеру, т.е. до 10-12 ТВ программ вещательного качества или до 45 Мб/с данных. Необходимый частотный ресурс определяется объемом передаваемой информации. Для исключения интерференции на границах секторов применяется разная поляризация в смежных секторах соты.
Пропускная способность
Поскольку в каждом секторе соты используется только одна поляризация, пропускная способность сектора составляет до 3285 Мб/с данных или до 700 ТВ-программ вещательного качества. Так, например, пропускная способность 12-секторной соты Системы Сити-1 может достигать 40 Гб/с данных. Пропускная способность всей системы зависит от количества таких сот.
Применение
Цифровое ТВ-вещание системы «СИТИ-1" Сигнал для вещания подготавливается в ТВ студии от различных источников, объединяется в один транспортный поток. Модулятор переводит поток данных в формат DVB-S. Выходной сигнал модулятора подается на передатчик, где он переносится в диапазон 40,5-43,5 ГГц. Усиленный СВЧ сигнал транслируется секторной антенной. На абонентской стороне устанавливается приемное оборудование, сигнал с которого поступает на трансмодуляторы, где цифровой сигнал QPSK переводится в цифровой сигнал кабельной сети QAM диапазона МВ-ДМВ.
 |
| Рисунок 3. Цифровое телевизионное вещание |
Вещание в формате DVB-IP Альтернативный способ передачи ТВ-программ - по протоколу IP. В качестве транспортного потока в этом случае также используется DVB-S. На базовой станции поток DVB-ASI поступает на IP-инкапсулятор, а затем модулируется в DVB-S сигнал на промежуточной частоте 1,2 - 1,7 ГГц. На приёмной стороне сигнал протокола DVB-S переводится в формат IP с помощью любого стандартного устройства приёма спутникового Интернета. У абонента устанавливается приёмник ТВ через IP.
 |
| Рисунок 4. Интерактивное ТВ вещание |
При таком способе передачи ТВ на объекте подключения и ТВ, и IP сигналы распределяются по сети Ethernet. Обратный канал в данной системе можно организовать любым известным способом: WiMax, Wi-Fi, по телефонной линии.
Передача видео по запросу (VoD) ничем не отличается от передачи ТВ программ. Коллекция фильмов хранится на видосервере. Абонент выбирает интересующий его видео материал при помощи поисковой системы. Видеосигнал инкапсулируется в IP, модулируется в сигнал формата DVB-S и на частоте из диапазона 40,5-43,5 ГГц передается на абонентскую станцию. На абонентской стороне видео переводится в IP- поток, который можно просмотреть либо при помощи компьютера, либо с помощью устройства приема ТВ через IP (Set Top Box).
Анализаторы телевизионных сигналов серии мини ИТ
 |
Особенности:
Модификации измерителя: ИТ - 09А – анализатор параметров сигнала аналогового ТВ; ИТ - 09С – анализатор параметров сигнала цифрового ТВ DVB-C; ИТ - 09Т – анализатор параметров сигнала цифрового ТВ DVB-T; ИТ - 10 – анализатор параметров сигнала цифрового спутникового ТВ DVB-S. |
Измерения:
- для аналоговых каналов: уровень, Видео/Звук и Сигнал/Шум;
- для цифровых каналов: уровень мощности канала, Сигнал/Шум;
- для цифровых каналов (ИТ-09С, ИТ-09Т и ИТ-10): MER, BER.
· Работа с внешним компьютером через USB порт.
· Программное обеспечение измерителя допускает обновление пользователем.
· Энергонезависимая записная книжка.
· Индикация всех параметров на графическом ЖК дисплее 128x64 со светодиодной подсветкой;
· Клавиатура пленочная с тактильным эффектом.
· Продолжительное время автономной работы (4 аккумулятора размера АА).
· Работа измерителя и заряд аккумуляторов от внешнего блока питания 12 В или бортовой сети автомобиля.

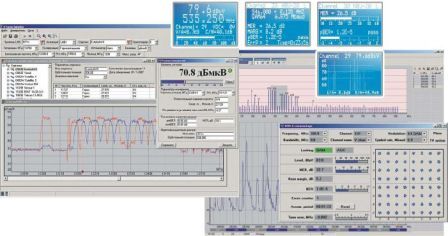

Возможности программы для компьютера:
- работа в режиме виртуального прибора с измерением параметров каналов в виде гистограммы, анализатора спектра, измерителя цифровых параметров каналов (MER, BER и констелляционной диаграммы);
- чтение, создание новых, редактирование, загрузка в измерительи сохранение таблицы системы ТВ, частотных планов, таблиц параметров спутников, профилей LNB, страниц записной книжки каналов;
Анализатор сигналов цифрового телевидения ИТ-09
Предназначен для измерения параметров телевизионного радиосигнала с аналоговой и цифровой модуляцией.
|
Технические характеристики |
|
|
Диапазон рабочих частот |
45…865 МГц |
|
Диапазон перестройки |
5…900 МГц |
|
5…900 МГц |
F-male |
|
Диапазон измерения уровня |
30 – 120 дБмкВ |
|
Разрешение по измеряемому уровню |
0,1 дБ |
|
Пределы основной погрешности измерения уровня |
±1,5 дБ |
|
Измерение параметров сигнала DVB-C (ИТ-09С) |
|
|
Модуляция |
QAM16,32,64,128,256 |
|
Символьная скорость |
От 1 до 7 Мсимв/с |
|
Диапазон измерения MER |
от 21 до 40 дБ (для QAM64) |
|
Диапазон измерения BER |
от 1x10-8 до 1x10-2 |
|
Автоматическая подстройка частоты |
±0,5 МГц |
|
Измерение параметров сигнала DVB-T (ИТ-09Т) |
|
|
Модуляция |
QPSK, QAM16,64 |
|
Относительная скорость кодирования |
1/2,2/3,3/4,5/6,6/7,7/8 |
|
Защитный интервал |
1/4,1/8,1/16,1/32 |
|
Режим модуляции |
COFDM 2К, 8К |
|
Ширина полосы канала |
7, 8 МГц |
|
Диапазон измерения BER |
от 1x10-8 до 1x10-1 |
|
Диапазон измерения MER |
от 10 до 36 дБ |
|
Автоматическая подстройка частоты |
±0,5 МГц |
Анализатор сигналов спутникового цифрового телевидения ИТ-10
Предназначен для измерения параметров спутникового телевизионного радиосигнала с аналоговой и цифровой модуляцией.
|
Технические характеристики |
|
|
диапазон рабочих частот |
950…2150 МГц |
|
шаг перестройки |
500 кГц |
|
тип входного разъема |
F-male |
|
диапазон измерения уровня |
40…100 дБмкВ |
|
разрешение по измеряемому уровню |
0,1 дБ |
|
пределы основной погрешности измерения уровня |
±2,5 дБ |
|
полоса пропускания канала измерения |
10…65 МГц |
|
модуляция |
QPSK |
|
символьная скорость |
1…45 Мсимв/с |
|
относительная скорость кодирования |
1/2, 2/3, 3/4, 5/6, 7/8 |
|
диапазон измерения MER |
4…15 дБ |
|
диапазон измерения BER до декодера Витерби |
от 1x10-7 до 1x10-1 |
|
диапазон измерения BER после декодера Витерби |
от 1x10-8 до 1x10-3 |
|
диапазон измерения погрешности установки частоты гетеродина LNB |
±10 МГц |
|
напряжение питания LNB |
13, 18 В |
|
максимальный ток питания LNB |
не менее 200 мА |
|
диапазон контроля величины тока потребления LNB |
0…250 мА |
|
поддержка системы команд DiSEqC |
спецификация уровня 2.1 |
- сохранение отчетов по измерениям в файл и вывод на принтер.
 |
Измеритель телевизионный многофункциональный ИТ-08 Малогабаритный, переносной, легкий прибор, способный удовлетворить все потребности в измерениях в области вещательного, кабельного и спутникового аналогового и цифрового телевидения. Представляет собой многофункциональный измерительный малогабаритный переносной прибор, который состоит из двух блоков. Основной блок – модуль базовый МБ-08, который предназначен для индикации, управления, формирования питающих напряжений от аккумуляторов и внешнего источника питания. Дополнительный блок МС-08 - сменный измерительный модуль, который стыкуется с модулем базовым для получения определенного набора измерительных или пользовательских функций.
|
Типы измерителей ИТ-08
ИТ-081 (модуль сменный МС-081) измеритель уровня телевизионного радиосигнала диапазона 5 … 900 МГц с измерением параметров телевизионного радиосигнала;
ИТ-082 (модуль сменный МС-082) измеритель уровня радиосигнала спутникового диапазона 950…2150 МГц с измерением параметров качества приема (BER-тест) сигналов спутникового цифрового телевидения DVB-S, питание LNB, встроенный генератор команд DiSEqC;
ИТ-084 (модуль сменный МС-084) рефлектометр импульсный, измеритель расстояния до неоднородности в кабеле длиной до 1600 м с разрешением 11 см;
ИТ-086 (модуль сменный МС-086) измеритель мощности оптического излучения с длиной волны 1310 и 1550 нм в диапазоне от -60 до +18 дБм;
ИТ-087 (модуль сменный МС-087) анализатор сигналов цифрового кабельного телевидения, поддержка стандарта DVB-C с модуляцией QAM, измерение уровня, V/A, C/N для аналоговых каналов и мощности, MER, BER а так же констелляционной диаграммы для цифровых телевизионных каналов;
ИТ-088 (модуль сменный МС-088) анализатор сигналов цифрового вещательного телевидения, поддержка стандартов DVB-T и DVB-H с модуляцией COFDM, измерение уровня, V/A, C/N для аналоговых каналов и мощности, MER, BER а так же констелляционной диаграммыдля цифровых телевизионных каналов
