Марка ЛТД - Строительство средств связи

Волоконно-оптический кабель Teldor





Волоконно-оптические кабели Teldor для локальных сетей разработаны для поддержки как существующих скоростей передачи речи, данных, видеоизображений, так и скоростей будущего. Серия включает конструкции для соединительных шнуров, внутренней, универсальной (внутренней/внешней) и внешней прокладки; и охватывает все виды приложений, начиная от горизонтальной подсистемы и заканчивая подсистемами здания и комплекса зданий. Существуют различные виды оптического волокна, материалов оболочки и силовых элементов для всех типов кабеля.



Волоконно-оптические кабели Teldor подвергаются жесткому тестированию на соответствие требованиям основных международных стандартов, включая EIA/TIA-455, IEC 60793, IEC 60794, IEC 60332-3, IEC 60754, а также стандартов Telcordia (Bellcore) GR-409-CORE и GR-20-CORE.

Стандартные волокна

Представляем наиболее распространенный тип волокна, обеспечивающий базовую производительность в рамках структурированных кабельных систем.

Стандартные многомодовые волокна превосходят требования TIA/EIA-568B.

Стандартные одномодовые волокна соответствуют требованиям ITU-T G.652.



Волокна класса «Премиум» (для Gigabit Ethernet)

Волокна класса «Премиум» (50/125 и 62,5/125 мкм) с улучшенными характеристиками оптимизированы для работы с лазерными диодами, используемыми в активном оборудовании Gigabit Ethernet. Эти волокна превосходят требования стандарта IEEE 802.3z и обеспечивают значительное увеличение расстояния поддержки Gigabit Ethernet на длине волны 850 нм (1000BASE-SX) и 1300 нм (1000BASE-LX). Кроме того, благодаря волокнам Teldor исчезает необходимость в использовании дорогостоящих переходных оптических шнуров со смещенным вводом луча в световод (mode conditioning patchcords), рекомендуемых стандартом IEEE 802.3z.



Волокно класса «OM-3» (для 10 Gigabit Ethernet)

Волокно Teldor серии LaserDor – это новый тип оптического волокна, предназначенного для работы с сетевым приложением 10 Gigabit Ethernet на участках длиной до 300 метров с использованием недорогих лазеров семейства Vertical Cavity Surface Emitting Laser (VCSEL) (поверхностно-излучающих лазеров с вертикальным объемным резонатором) на длине волны 850 нм с интерфейсом 10GBASE-SR/SW по стандарту IEEE 802.3ae. Это многомодовое оптическое волокно с типоразмером 50/125 мкм получило название «Многомодовое оптическое волокно для 10 Gigabit Ethernet» и принадлежит к классу «OM-3» (согласно спецификации ISO/IEC 11801) и типу «A1a.2» (согласно стандартам TIA/EIA-492AAAC и IEC-60793-2-10). Ключевым отличием этого волокна от аналогов являются превосходные характеристики оптической передачи. Волокно компании Teldor позволяет произвести плавный переход от приложений типа Fast Ethernet (100 Мбит/с) к приложениям типа Gigabit Ethernet и, затем, 10Gigabit Ethernet, а также обеспечивает самое экономичное решение для внедрения технологии 10 Gigabit Ethernet в локальные сети.


Волоконно-оптический кабель для соединительных шнуров



Одиночные (симплексные) или двойные (дуплексные) кабели этой серии специально разработаны для изготовления соединительных и абонентских шнуров, а также волоконно-оптических сборок типа pigtail. Использование плотного вторичного буферного покрытия (типа tight-buffer) позволяет осуществлять непосредственное подключение всех видов волоконно-оптических разъемов (например, ST, FC, SC MT-RJ), а благодаря диэлектрическим упрочняющим нитям обеспечивается прочное сопряжение между кабелем и разъемом. Кабели отвечают требованиям следующих стандартов: Telcordia (Bellcore) GR-409, TIA/EIA-568B и ISO/ IEC 11801.

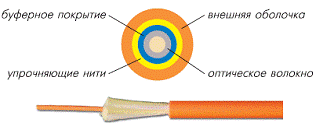

Симплексный кабель



  • кабель для локальных сетей, общего применения, внутренней прокладки
  • используется в коммутационных пунктах для организации коммутации на соединительных панелях
  • используется для изготовления соединительных шнуров и волоконно-оптических сборок типа pigtail

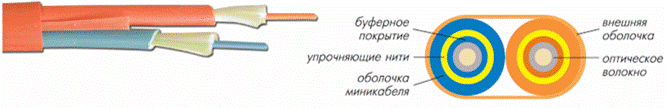

Дуплексный кабель



  • кабель для локальных сетей, общего применения, внутренней прокладки

  • используется для изготовления соединительных шнуров и волоконно-оптических сборок типа pigtail

  • используется для организации коммутации  на соединительных панелях и разводки на небольшие расстояния



Дуплексный типа ZIP




Круглый дуплексный, оптимизированный для разъемов MT-RJ





                                Плоский дуплексный


Волоконно-оптический кабель внутренней прокладки

Кабели этой серии предназначены для внутренней прокладки (прокладки в помещениях) и основаны на конструкции с плотным (tight) или полуплотным (semi-tight) вторичным буферным покрытием. Кабели оптимизированы для использования в структурированных кабельных системах в подсистеме внутренних магистралей или в горизонтальной подсистеме согласно стандартам TIA/EIA-568B и ISO/IEC 11801. Благодаря компактности, легкости, эксплуатационной гибкости и удобству прокладки распределительные кабели типа «Multi-tight Distribution» (состоящие из оптических волокон в плотном вторичном буферном покрытии) оптимальны для прокладки в кабель-каналах и организации разводки на небольшие расстояния. А использование распределительных кабелей типа «Breakout» (волокна дополнительно защищены индивидуальными оболочками) является наиболее надежным решением при наличии многочисленных точек подключения. Все кабели этой серии соответствуют требованиям стандарта Telcordia (Bellcore) GR-409 или превосходят их.

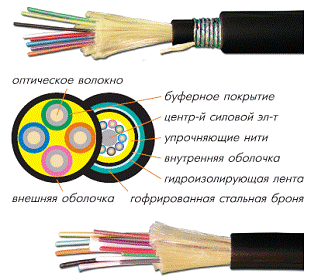

Распределительный кабель типа «Multi-Tight Distribution»




  • полностью диэлектрический кабель для локальных сетей, общего применения, внутренней прокладки

  • оптимизирован для применения в подсистеме внутренних магистралей, включая прокладку в стояках

  • организация разводки на небольшие и средние расстояния, использование в горизонтальной подсистеме





Распределительный кабель типа «Breakout»




  • полностью диэлектрический кабель для локальных сетей, общего применения, внутренней прокладки

  • оптимизирован для применения в подсистеме внутренних магистралей, включая прокладку в стояка

  • организация разводки на небольшие расстояния (с возможностью непосредственного подключения разъема)



Волоконно-оптический кабель внутренней/внешней прокладки

Кабели этой серии разработаны как для внутренней, так и для внешней прокладки. Полная сухая гидроизоляция позволяет прокладывать кабель в потенциально влажных внешних средах, а гибкая конструкция обеспечивает легкость прокладки без проблем, связанных с монтажом кабеля, заполненного гелем. Благодаря расширенному диапазону рабочих температур и устойчивости к ультрафиолетовому излучению возможна внешняя прокладка кабеля. Плотное вторичное буферное покрытие (tight buffer) делает возможным непосредственное подключение разъема, избегая сушки, необходимой при заделке кабеля модульной конструкции со свободной укладкой волокон. Кабель идеально подходит для использования в подсистеме внешних магистралей по стандартам TIA/EIA-568B или ISO/IEC 11801. Кроме того, возможно применение данных моделей в качестве горизонтальных распределительных кабелей.



Распределительный кабель типа «Multi-Tight Distribution»




  • кабель для локальных сетей, общего применения, внутренней/внешней прокладки (полностью диэлектрические и бронированные конструкции)

  •  организация разводки на короткие и средние расстояния и прокладка в стояках (с возможностью непосредственного подключения разъема)

  • оптимизирован для применения в рамках структурированных кабельных систем (TSB-72)

  •  бронированные конструкции оптимизированы для прокладки в грунт в рамках подсистемы внешних магистралей

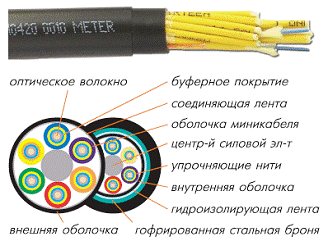

Распределительный кабель типа «Breakout»




  • кабель для локальных сетей, общего применения, внутренней/внешней прокладки (полностью диэлектрические и бронированные конструкции)

  • применение в рамках подсистемы внешних и внутренних магистралей, включая прокладку в стояках

  • разводка внутри и между зданиями (с возможностью непосредственного подключения разъемов)

  • бронированные конструкции оптими-зированы для прокладки в грунт в рамках подсистемы внешних магистралей



Волоконно-оптический кабель внешней прокладки

Для протяжки по трубопроводам или прокладки в грунт в рамках подсистемы внешних магистралей необходим сверхпрочный кабель внешней прокладки. Все кабели этой серии полностью защищены от проникновения влаги либо сухими гидроизолирующими элементами (распределительные кабели типа «Multi-Tight Distribution» и кабели типа «Breakout»), либо сухими гидроизолирующими элементами в сочетании с гелевым заполнением модуля (компактные и выгодные кабели одномодульной конструкции со свободной укладкой волокон). В наличии имеются полностью диэлектрические конструкции всех видов кабеля и конструкции с гофрированной стальной броней, защищающей от грызунов. Оболочки из полиэтилена и полиуретана, а также расположенные под ними упрочняющие элементы позволяют протягивать кабель по трубопроводам. Кабели этой серии либо соответствуют требованиям стандарта Telcordia (Bellcore) GR-20, либо превосходят их.



Распределительный кабель типа «Multi-Tight Distribution»


  • кабель для локальных сетей, общего применения, внешней прокладки (полностью диэлектрические и бронированные конструкции)

  • применение в рамках подсистемы внешних магистралей (с возможностью непосредственного подключения разъема)

  • идеально подходит для применения в суровых условиях   организация разводки на короткие и средние расстояния, а также прокладка в кабель-каналах

  • бронированные конструкции оптимизированы для прокладки в грунт, а также внешней прокладки в трубопроводах

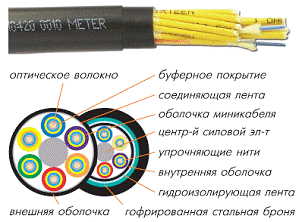

Распределительный кабель типа «Breakout»




  • кабель для локальных сетей, общего применения, внешней прокладки (полностью диэлектрические и бронированные конструкции)

  • применение в подсистеме внешних магистралей

  • организация разводки между зданиями в жестких условиях (с возможностью непосредственного подключения разъема)

  • бронированные конструкции оптимизированы для прокладки в грунт, а также внешней прокладки в трубопроводах

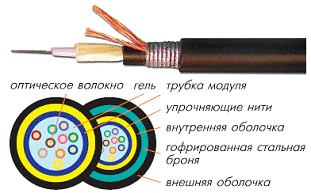

Кабель одномодульной конструкции со свободной укладкой волокон




  • кабель для локальных сетей, общего применения, внешней прокладки

  • применение в рамках подсистемы внешних магистралей

  • прокладка в грунт (бронированная конструкция)



Тактический кабель (для быстрой/многократной установки)







  • тактический военный кабель повышенной прочности

  • организация разводки в полевых условиях, применение в рамках подсистемы внешних магистралей (с возможностью непосредственного подключения разъема)

  • оптимизирован для быстрой/многократной установки

  • предназначен для эксплуатации при экстремальных температурах и в жестких условиях

  • обладает отличными показателями стойкости к воздействию различных видов топлива, масла и растворителей

Кабель UTP 5, 5е и 6 Cat, FTP и SFTP; коммутационное и установочное оборудование; профессиональный рабочий инструмент и приборы для измерения и сертификации фирмы "Fluke Networks"; кабельные каналы "Legrand"; активное оборудование для структурированных кабельных сетей и др.

Аппаратура цифровых радиорелейных  станций «МИК-РЛ» подразделяется на четыре основных группы:

  • Малоканальные ЦРРС диапазонов МВ и ДМВ предназначенные для организации местных технологических линий связи;
  • Среднескоростные ЦРРС плезиохронной цифровой иерархии (PDH) диапазонов 7…18 ГГц и 23-40 ГГц предназначенные для организации внутризоновых, местных и технологических линий и систем связи;
  • Универсальные масштабируемые ЦРРС (PDH+) диапазонов 7…18 ГГц предназначенные для организации внутризоновых, местных и технологических линий и систем связи;
  • Высокоскоростные ЦРРС синхронной цифровой иерархии (SDH) диапазонов 4…6 ГГц и 7…15 ГГц предназначенные для организации магистральных, внутризоновых, местных и технологических линий и систем связи.



Группа ЦРРС





Наименование



Диапазон частот



Скорость передачи



Малоканальные





МИК-РЛ150М





150/165 МГц





128/256 кбит/с





МИК-РЛ400М





400/450 МГц





2 Мбит/с





Среднескоростные





МИК-РЛ7…18Р





7; 8; 11; 13; 15; 18 ГГц





2/8/34 Мбит/с





МИК-РЛ23…40Р





23; 25; 28; 36; 38; 40 ГГц





Универсальные масштабируемые





МИК-РЛ7…18Р+



7; 8; 11; 13; 15; 18 ГГц

5…155 Мбит/с





Высокоскоростные





МИК-РЛ4…6С





4; 5; 6; ГГц





155…622 Мбит/с





МИК-РЛ7…15С




7; 8; 11; 13; 15 ГГц



Отличительные особенности цифровых радиорелейных станций «МИК-РЛ»:

  • Раздельное исполнение ODU/ IDU;
  • Высокий энергетический потенциал радиолинии;
  • Эффективное использование радиочастотного спектра;
  • Программно-управляемые синтезаторы частот;
  • Единая система дистанционного мониторинга РРЛ произвольный топологии, разных скоростей, частотных диапазонов и конфигураций;
  • Низкая потребляемая мощность;
  • Малые масса и габариты;
  • Широкий диапазон рабочих температур;
  • Простота монтажа и обслуживания.

  • Комплекты для индивидуального приема спутникового телевидения со спутников "Bonum 1", "Turksat","HotBird", "ABS-1", "Экспресс", "Ямал"
  • Коаксиальный кабель 75 и 50 Ом, абонентский, субмагистральный и магистральный
  • Спутниковые антенны
  • Элементы распределения для построения эфирного или кабельного телевидения (домовые и магистральные)

              Распределители и ответвители

  • Телевизионные усилители для эфирного и кабельного телевидения "Планар"

               Магистральный усилитель
               Широкополосные усилители
               Многодиапазонные усилители
               Абонентские усилители
               Антенные усилители

  • Головные станции кабельного телевидения фирм "Планар" и "WISI"
  • Оборудование для измерения телевизионного сигнала в кабельных сетях фирмы "Планар":

                Измеритель телевизионный многофункциональный ИТ-08
                Анализаторы телевизионных сигналов серии мини ИТ
